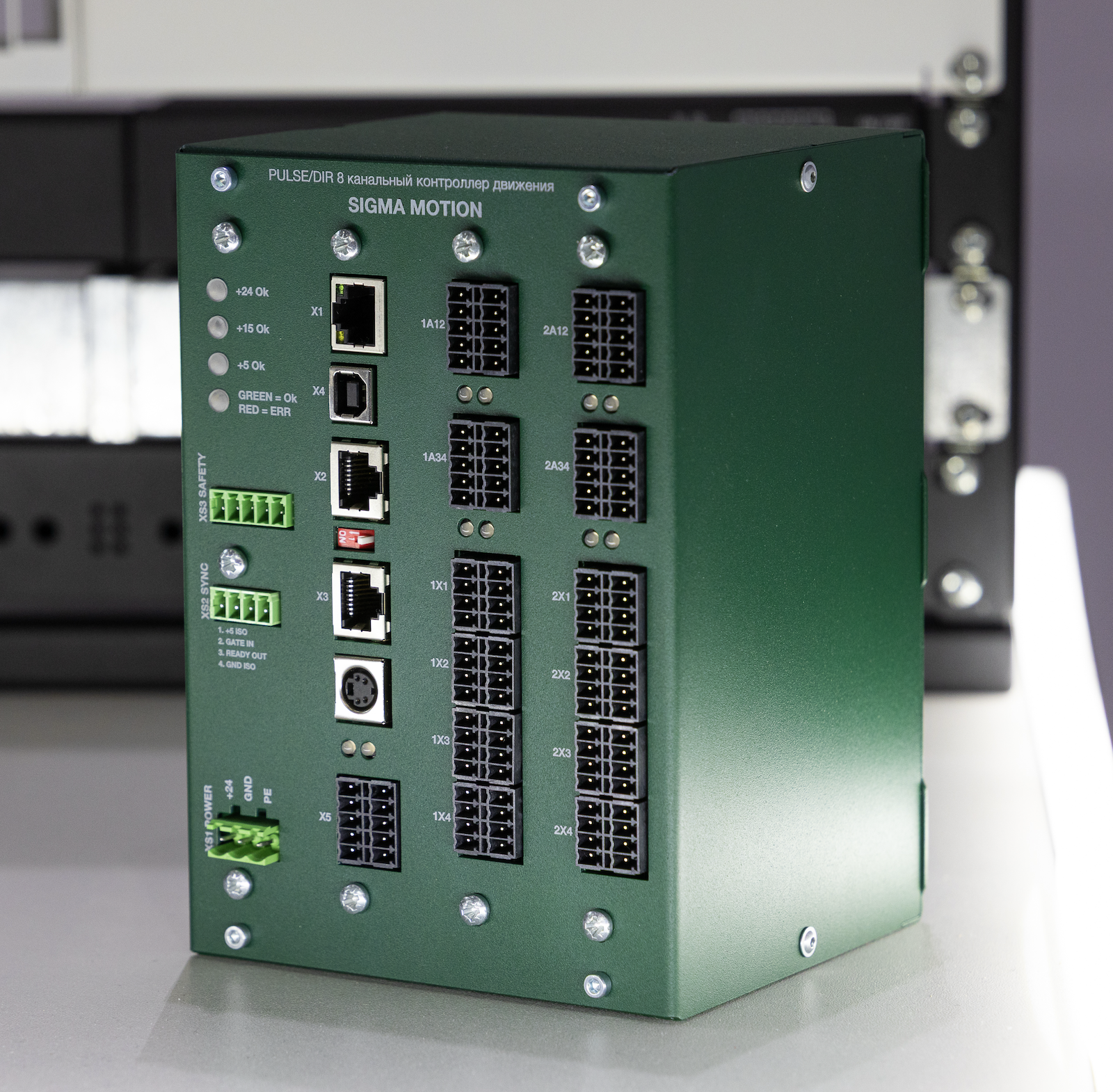

Многоосевой контроллер движения SIGMA MOTION
Контроллер SIGMA MOTION — это высокопроизводительное ядро для построения многокоординатных систем автоматизации. Он предназначен для прямого управления сервоприводами и драйверами шагового двигателя по интерфейсу импульсных сигналов (Open-Loop) и идеально подходит для решения сложных задач, требующих синхронного движения до 8 осей, таких как:
- Лазерная резка, гравировка и скрайбирование
- Прецизионное фрезерование
- Автоматическая сборка и паллетирование
- Формирование топологического рисунка и нанесение покрытий
Ключевые особенности и преимущества
|
Особенность |
Техническая реализация |
Практическая выгода |
|
Высокоскоростное управление |
Дифференциальные выходы импульсов до 2.5 МГц |
Высокая точность позиционирования и плавность движения на максимальных скоростях. |
|
Многокоординатная интерполяция |
Синхронная интерполяция траектории по 8 осям |
Возможность создания сложных контуров и поверхностей. |
|
Превосходная помехозащищенность |
Все входы/выходы имеют гальваническую развязку |
Стабильная работа в условиях сильных промышленных помех, повышенная надежность. |
|
Точное управление инструментом |
Технология PSO (Position Synchronized Output) |
Запуск лазера или другого инструмента строго в заданной координате, исключая прорезы и огрехи по контуру. |
|
Готовность к интеграции |
Встроенные источники питания для датчиков (+5В, +24В) и поддержка внешнего пульта управления |
Сокращение времени на проектирование и монтаж. Быстрый ввод в эксплуатацию. |
|
Гибкая архитектура |
Основные интерфейсы Ethernet/USB + шина расширения CAN IO для модулей ввода-вывода |
Легкая интеграция в существующую АСУ ТП и масштабирование системы под задачи заказчика. |
Технические характеристики
|
Количество управляемых осей |
8 |
|
Максимальная частота импульсов (Pulse) |
2.5 МГц |
|
Тип выходных сигналов управления |
Дифференциальная пара (PUL+/PUL-, SIGN+/SIGN-) |
|
Интерфейсы связи |
Ethernet (основной), USB (альтернативный), CAN IO (для расширения) |
